產品概述PRODUCT OVERVIEW
AiP63P0104 是一款價廉、高速，抗干擾性強，基于8位OTP的CMOS微控制器。它使用精簡指令集構架帶有47條指令。除程序跳轉雙周期指令外，其他指令均為單周期指令。易于使用和記憶的指令能有效的縮短開發時間
AiP63P0104 包含上電復位，掉電復位，上電復位定時器，振蕩啟動定時器，看門狗定時器，EPROM，SRAM，三態 I/O 口，I/O 口上拉、下拉、漏極開路控制，睡眠節能模式，2個實時可編程時鐘/計數器，中斷，IROUT，SPI，睡眠喚醒，EPROM 配置字保護。四種振蕩配置可選，包括節能振蕩、低成本RC振蕩。
AiP63P0104 有 4k*13 位可編程程序存儲器，能夠直接、間接訪問他的寄存器組，數據存儲器。所有的特殊功能寄存器包括 PC 已置入數據存儲器。
功能特點FUNCTIONAL CHARACTERISTICS
· 49條單字節指令；內置上電復位(POR)
· 除程序跳轉雙周期的指令外，其他指令均為單周期指令
· 整個ROM區域能被FGOTO、FCALL指令訪問
· 8位數據總線，5級堆棧，4K*13位ROM容量，144*8位通用寄存器（SRAM）
· 運行速率：直流20兆時鐘輸入，直流100納秒指令周期
· 直接尋址、間接尋址兩種數據訪問模式
· 帶有8位可編程預分頻的8位實時時鐘/定時器（Timer0）
· 帶有2位可編程預分頻和周期設置的8位實時時鐘/定時器（Timer1）
· 內置低壓檢測（LVD）的掉電復位(BOR)
· 上電復位定時器(PWRT)和晶振啟動定時器(OST)
· 三組I/O口，IOA、IOB和IOC可獨立控制
· 16個軟件可控制上拉的引腳：PortB/Port C
· 8個軟件可控制下拉的引腳：IOA0~3/IOB0~3
· 2個軟件可控制漏極開路引腳：IOC6/IOC7
· 可編程頻率的IR輸出通道
· 4個內部中斷源：定時器0溢出，定時器1匹配，IROUT，SPI；兩個外部中斷源：INT0腳和INT1腳
· 可從睡眠模式被喚醒通過 PortB/IOC4/IOC5輸入下降沿變化
· SPI通信接口；節能睡眠模式；可編程配置字保護
· 可選振蕩配置：ERC：外部電阻/電容振蕩、HF：高頻晶體振蕩、XT：晶體振蕩、LF：低頻晶體振蕩、IRC：內部電阻/電容振蕩
· 寬操作電壓范圍：EPROM：2.3V to 5.5V

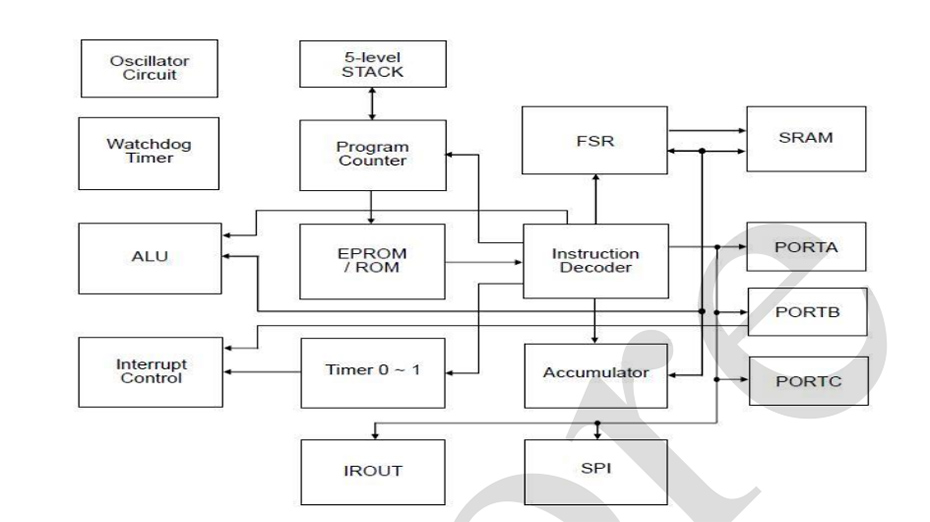

功能框圖FUNCTIONAL BLOCK DIAGRAM

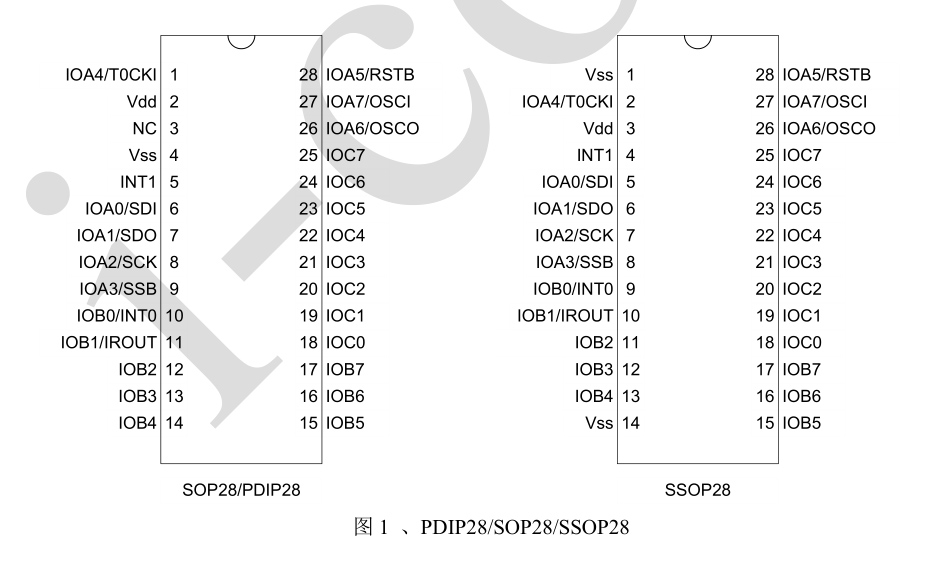

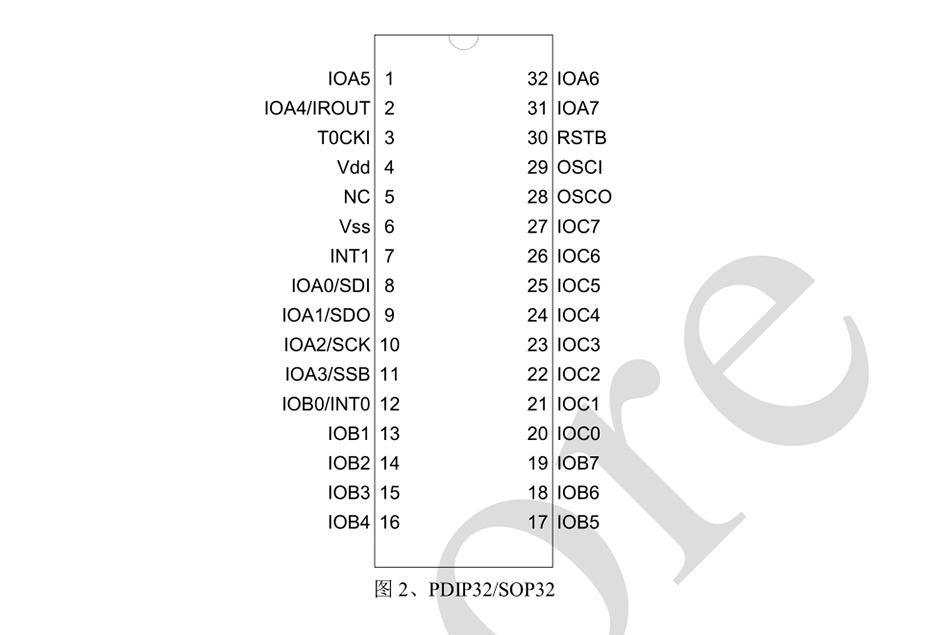

引腳排列圖PIN LAYOUT

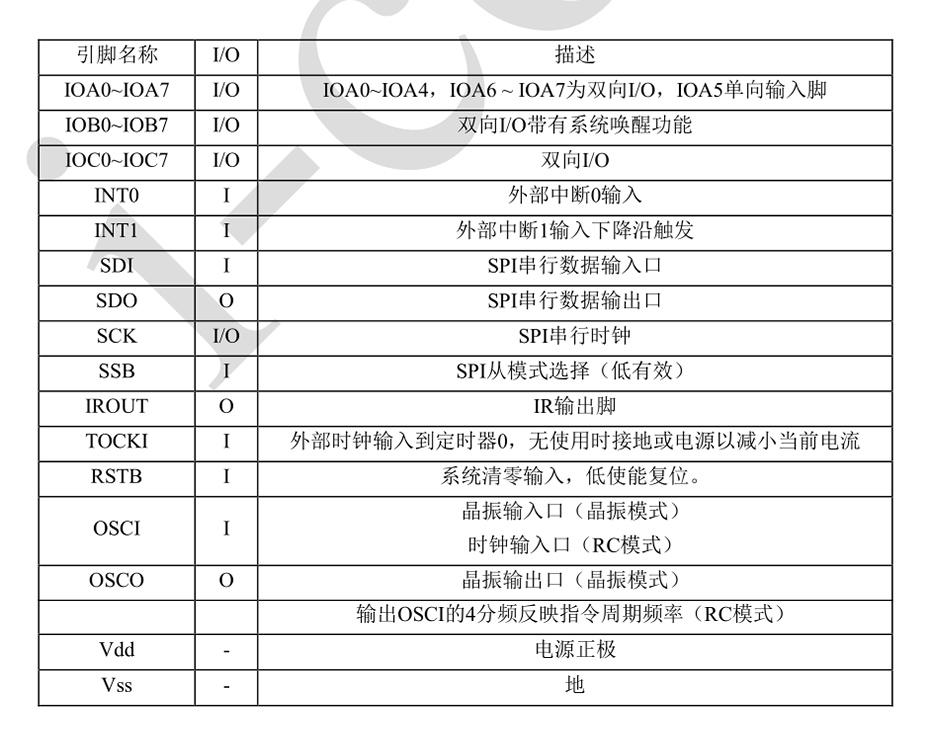

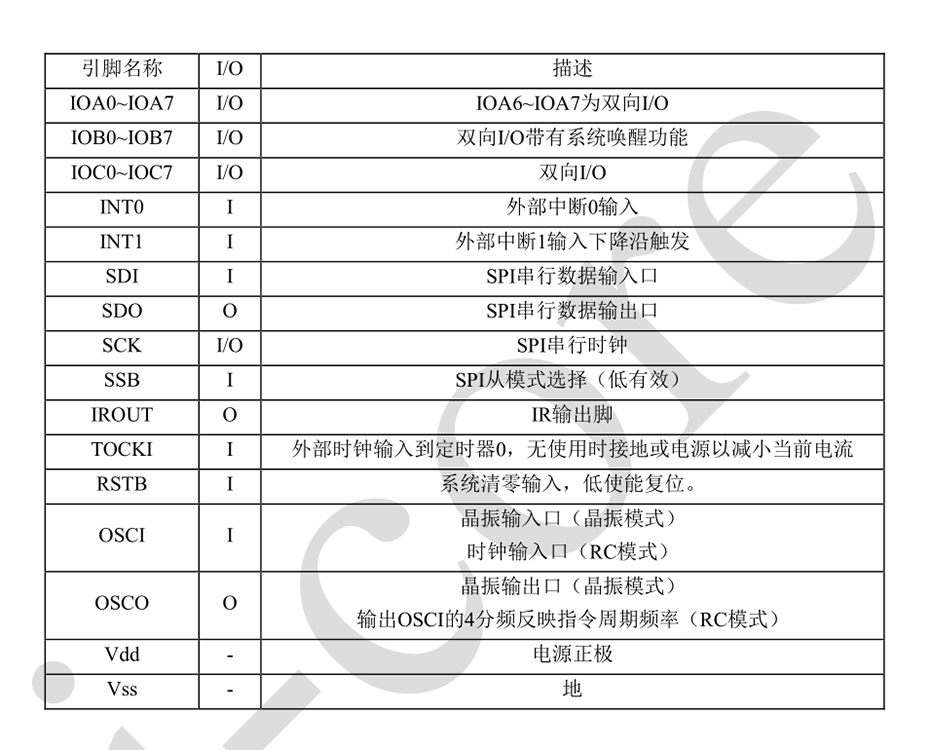

引腳說明PIN DESCRIPTION

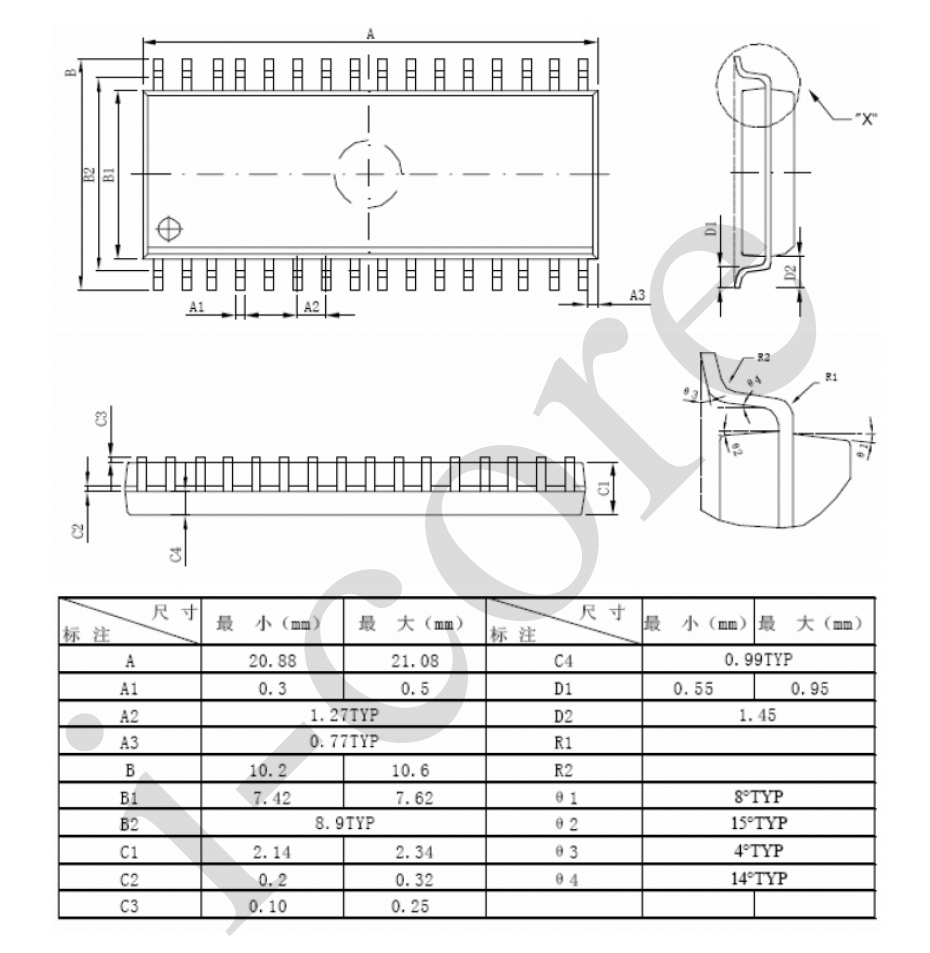

封裝尺寸PACKAGE SIZE
