智能小風扇開發方案

功能說明 / FUNCTION DESCRIPTION

智能小風扇功能INTELLIGENT SMALL FAN FUNCTION

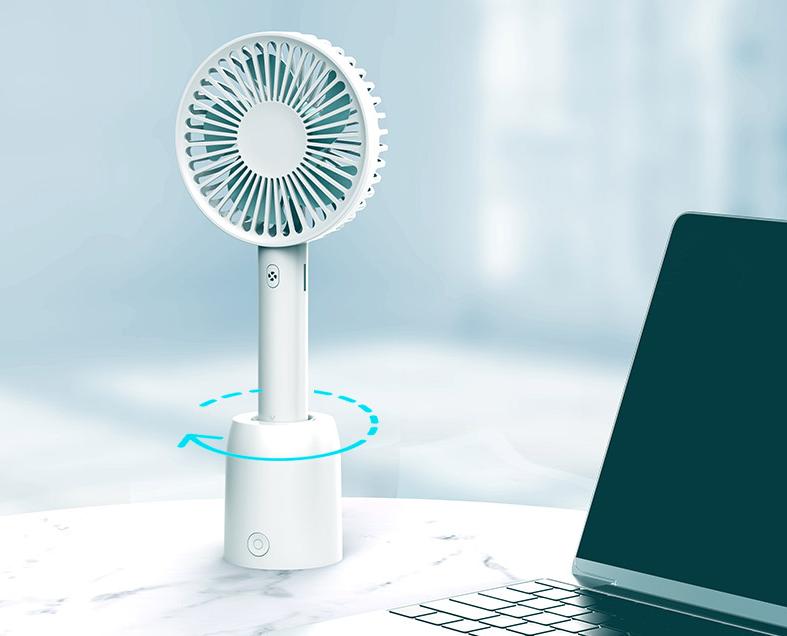

便攜式智能小風扇，采用的是九齊單片機NY8A051F型號芯片，在炎炎夏日里為人們提供了完熱叢中的一束清風；它小巧的外觀與強勁的風力深受廣大人們的喜愛，夏日外出游玩的必備工具。本產品也適用于白領辦公，它有3個檔位風力，也可以進行180度的旋轉，讓清風輸送到各個角落。本產品 開發方案為宇芯微提供的深圳 單片機開發。

產品構成 / PRODUCT COMPOSITION

·

01

·

扇葉

·

·

02

·

檔位按鈕

·

·

03

·

充電接口

·

·

04

·

小蓄電池

·

結構說明 /  STRUCTURE ELUCIDATION

智能小風扇PCB結構說明

1、充電條件：DC5V/3A。

2、充電指示：充電紅燈閃爍；充滿紅燈長亮。

3、邊充邊用功能：充電過程,支持使用風扇充電指示燈按照充電情況亮燈風扇指示按照風扇檔位亮燈。

4、開機方式：按鍵觸碰開機。

5、檔位切換：?jiǎn)螕舭存I，1檔；再單擊，2檔；繼續單擊，3檔；再單擊，關閉所有功能，進入低功耗狀態。 可以循環操作。

6、檔位指示：一檔：LED1亮起；二檔：LED2亮起；三檔：LED3亮起，采用白色貼片0603LED。

7、檔位電壓：一檔：5V二檔：7V三擋：9V。

8、搖頭功能：長按啟動搖頭功能，紅色LED長亮；再長按關閉搖頭功能，紅色LED滅。

9、搖頭特點：循環左右轉動180度；速度：20秒轉180度。

10、輸出短路保護功能：風扇短路后自動切斷風扇輸出。

11、輸出開路保護功能：風扇開路后自動斷電。

NY8A051F腳位和功能說明 /  FUNCTION DESCRIPTION

SOP8封裝

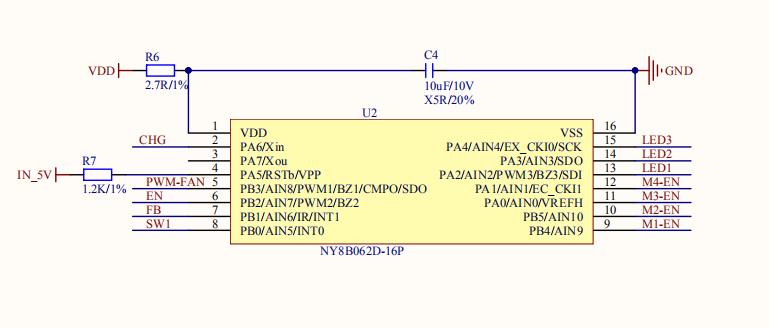

案例開發部分線路圖 / CIRCUIT DIAGRAM OF CASE DEVELOPMENT
