噴霧式小風扇開發方案

功能說明 / FUNCTION DESCRIPTION

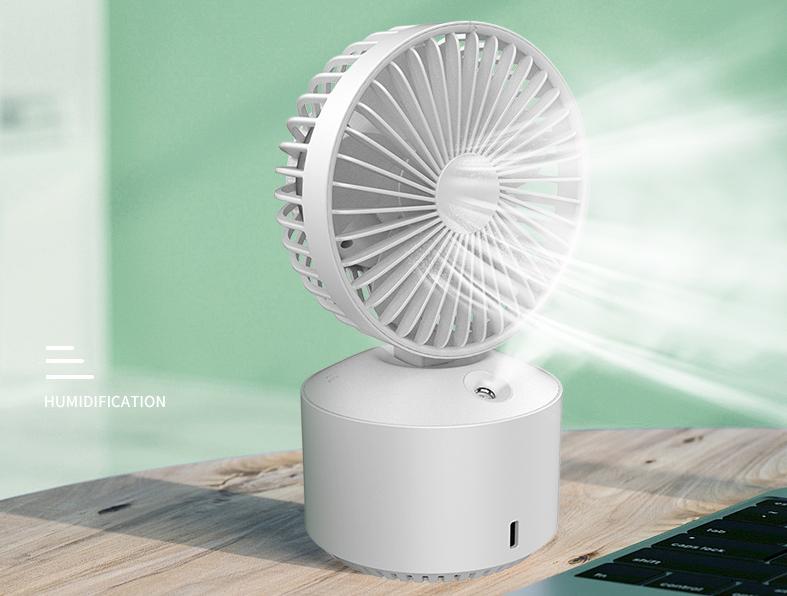

噴霧式小風扇功能SPRAY TYPE SMALL FAN FUNCTION

噴霧式小風扇，是采用九齊單片機NY8A051F型號芯片開發而成，它的水霧通過超音波高速震蕩技術切割形成；產品通過兩個按鍵進行控制吹風/噴霧，相互之間不會有影響，可以提高用戶的使用需求，自由操控。 本產品 開發方案 為宇芯微提供的深圳單片機開發。

產品構成 / PRODUCT COMPOSITION

·

01

·

出風/出霧控制按鈕

·

·

02

·

霧化片

·

·

03

·

小蓄電池

·

·

04

·

充電接口

·

結構說明 /  STRUCTURE ELUCIDATION

噴霧式小風扇PCB結構說明

1、邊充邊用功能：充電過程,支持使用風扇、噴霧。

2、開機方式：按鍵觸碰開機。

3、風扇切換：短按K1開啟風扇，再短按關閉。

4、噴霧切換：短按K2開啟噴霧（1分鐘后自動關閉噴霧）， 再短按關閉噴霧。

5、噴霧指示：風扇切換不影響噴霧狀態；噴霧切換不影響 風扇狀態。

6、風扇與噴霧：互不影響。

7、霧化片參數：108kHz/45%

8、短路保護：風扇短路，斷開8205,斷開輸出。

9、低電保護：工作狀態連續2秒檢測電池電壓低于3.0V，自動關閉。

10、待機電流：低于5uA。

NY8A051F腳位和功能說明 /  FUNCTION DESCRIPTION

SOP8封裝

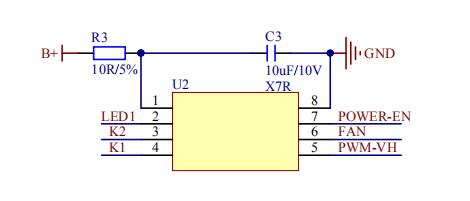

案例開發部分線路圖 / CIRCUIT DIAGRAM OF CASE DEVELOPMENT
