暖風機方案

功能說明 / FUNCTION DESCRIPTION

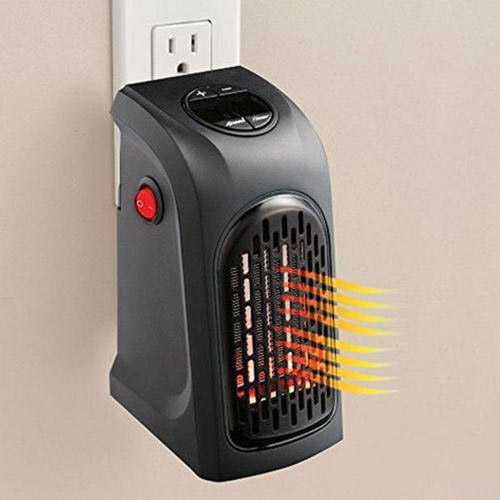

暖風機功能HEATER FUNCTION

暖風機顧名思義是一種能發出暖風的設備，一般來說，溫度約為40℃，它含發熱，吹風及溫度與吹風的控制和保護三個部分。PTC是一種陶瓷電熱元件的簡稱。它利用風機鼓動空氣流經PTC電熱元件強迫對流，以此為主要熱交換方式。其內部裝有限溫器，當風被風機堵塞時，可自行斷電。有的還裝有傾倒開關，當暖風機傾倒時也能自行切斷電源。其輸出功率在800-1200瓦，可隨意調溫，工作時送風柔和，升溫快，具有自動恒溫功能，PTC元件一般都具有防水功能，所以適合在浴室使用,售價在300~500元之間,是較理想的便攜式家用電暖器。

產品構成 / PRODUCT COMPOSITION

·

01

·

制熱片

·

·

·

02

·

風扇電機

·

·

·

03

·

暖風機控制主板

·

·

·

04

·

LCD顯示屏、數碼管

·

·

結構說明 / STRUCTURE ELUCIDATION

暖風機PCB結構說明

1、PCB結構圖完全兼容市場上公模外殼，也可以根據客戶要求定制PCB結構。

2、可用機械按鍵自由調整溫度上下限。

3、主控MCU使用NY8B062D，為SOP14封裝

NY8B062D腳位和功能說明 / FUNCTION DESCRIPTION

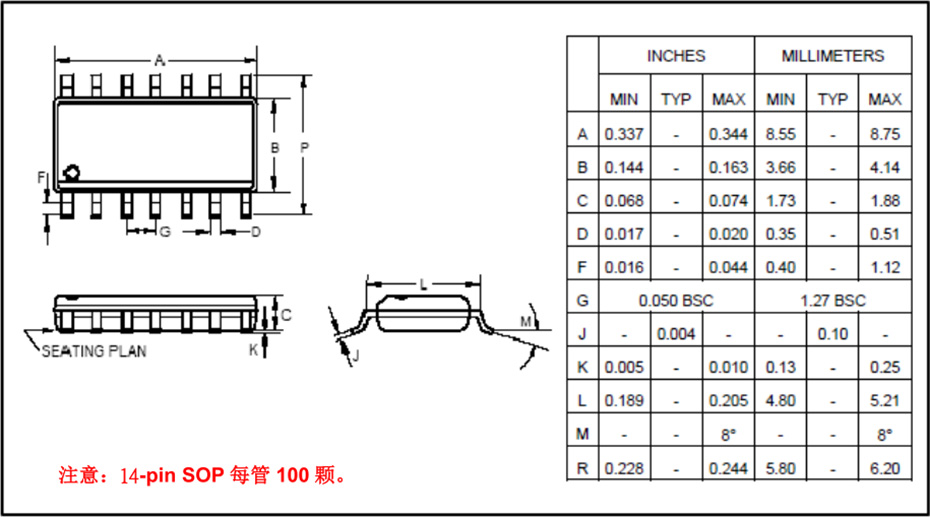

SOP14封裝

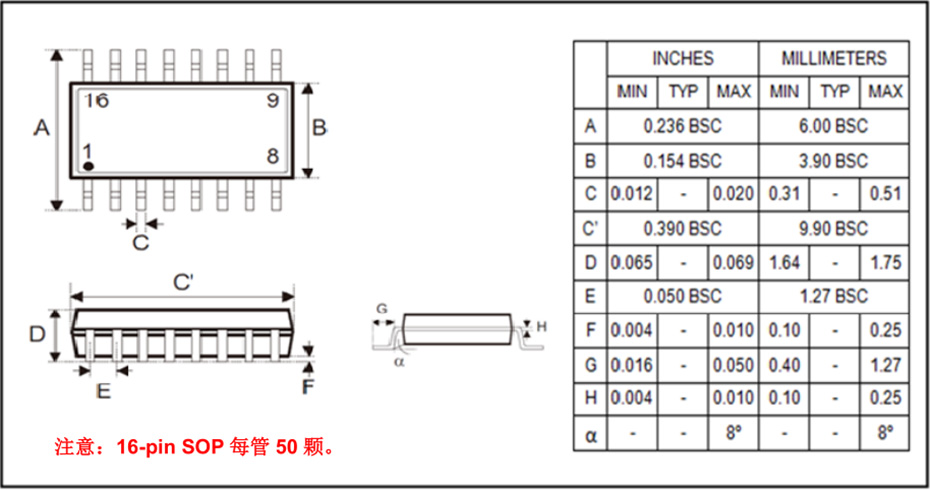

SOP16封裝

合作說明 / COOPERATION STATEMENT

01可根據客戶PCB腳位和模式要求進行程序定制。

02按鍵可選擇高有效或低有效。

03可提供通用PCB文件。

04可根據客戶需求設計原理圖。
